具身智能：Rerun：具身智能的多模态时序数据层

Rerun 不是一个 VLA 模型，也不是仿真器。它更像具身智能系统里的黑盒飞行记录仪 + 可视化回放器 + 可查询数据层：把相机、深度、点云、机器人位姿、动作、文本、标量和模型输出放到同一条时间线上，让你能复盘“机器人到底在什么时候看到了什么、相信了什么、做了什么”。

读法定位

这页先回答“Rerun：具身智能的多模态时序数据层”在「具身智能」里的位置：它解决什么局部问题，依赖哪些前置，最后会影响哪类工程或研究判断。
前置：先知道 VLA、世界模型、相机/深度和评测集的基本角色。必要时先回具身智能入口、基础知识或术语表。
主线关系：把感知、数据、仿真、策略、控制、安全和真实闭环连起来，看机器人系统为什么不能只靠离线指标判断。

Rerun 官方把它定位为面向 Physical AI 的 unified data layer，用于理解和改进包含 2D、3D、文本、时间序列和 tensor 的复杂多模态过程。官方文档还特别强调它服务 robotics、spatial computing、embodied AI、computer vision、simulation 等传感器随时间变化的系统。Rerun 文档里也说得很清楚：它不是训练平台、不是部署工具、也不是机器人操作系统，而是帮助准备数据、理解系统和调试开发链路的工具。

工具入口

官网 / 产品入口：rerun.io
官方说明：What is Rerun?
Python 快速开始：Log and Ingest
示例库：Rerun Examples
Python API：Rerun Python API

主线定位：降低调试成本、数据清洗成本和评测错误成本

具身智能最贵的不是单次 forward，而是失败不可解释。Rerun 在世界模型和 VLA 主线里负责把多传感器日志、坐标系、动作、预测和真实结果对齐，降低定位失败、清洗数据和构建 hard set 的成本。

先看它长什么样

Rerun 的基本体验是：代码或日志把多模态数据送进 Rerun，Viewer 里同步显示 2D 图像、3D 场景、时间线、曲线和文本；需要做数据清洗或训练集构造时，再从 recording 查询 dataframe。

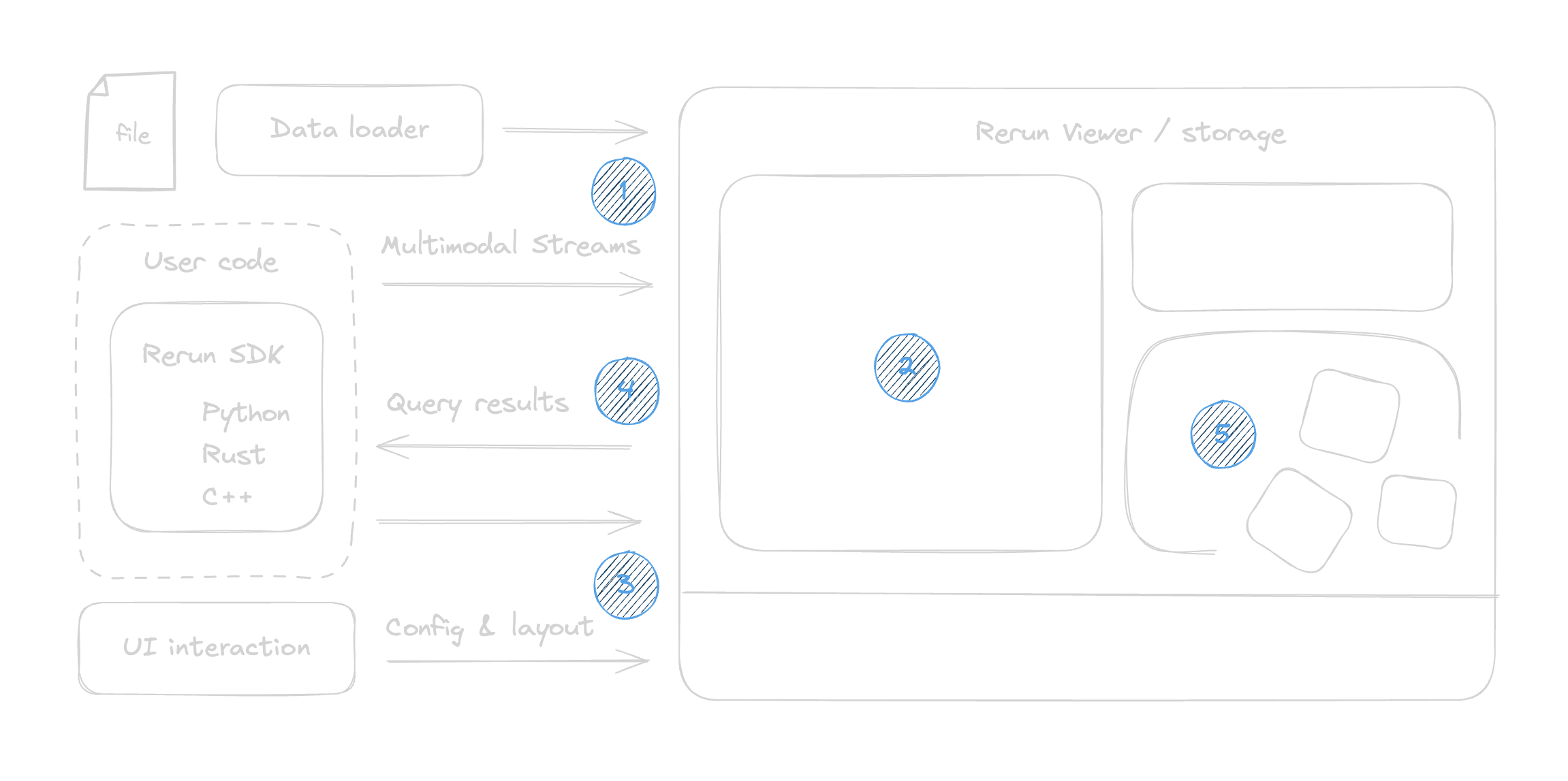

图源：Rerun docs。这张图说明 Rerun 的位置：SDK / data loader 把多模态 streams 送入 Viewer / Storage，用户既能配置 layout，也能查询结果。

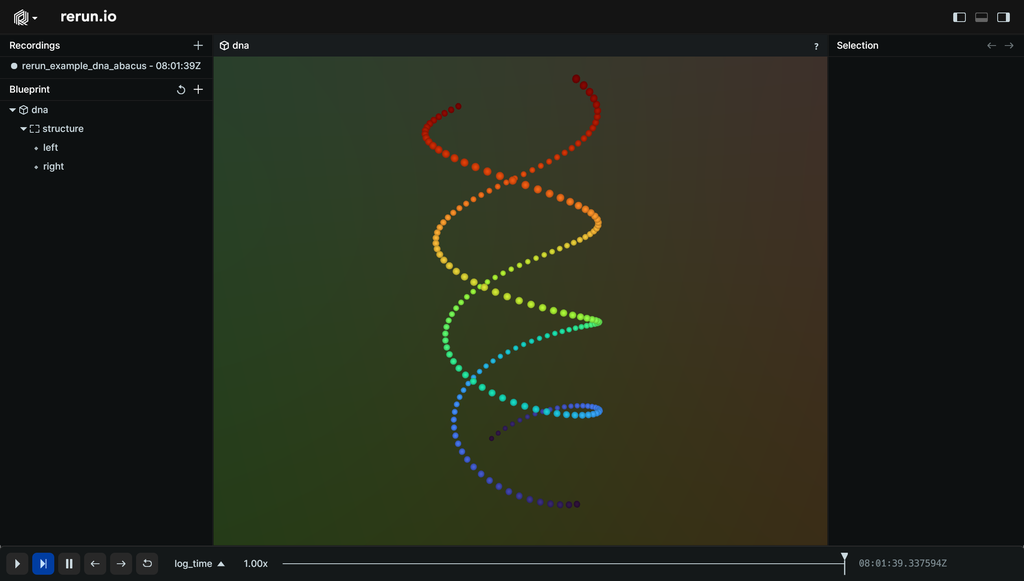

下面是官方 quickstart 里第一次把 3D points 送进 Viewer 后的效果。对具身智能来说，把这里的 Points3D 换成点云、机械臂末端轨迹、抓取候选或相机坐标系，排查思路是一样的。

图源：Rerun Log and Ingest。官方示例用 rr.Points3D 记录两个螺旋点云，并在 Viewer 中交互查看。

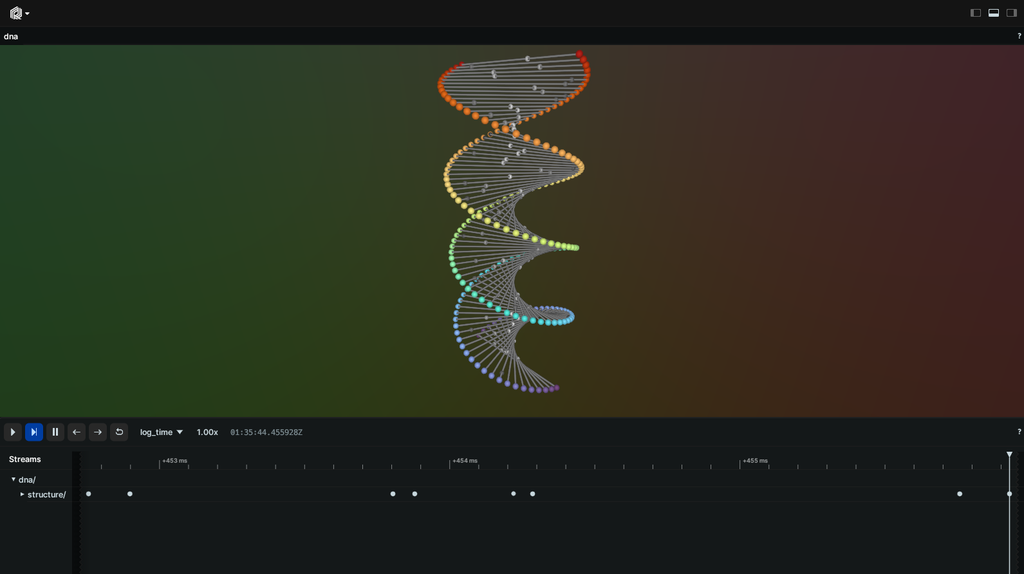

时间线是 Rerun 对机器人特别有用的地方：同一个 step 上可以同时看 RGB、depth、点云、动作、控制状态和事件日志。

图源：Rerun Log and Ingest。时间线让多模态数据按 frame、step 或 sensor timestamp 对齐。

5 分钟跑通

最小使用路径很简单：

1	pip install rerun-sdk

新建 rerun_demo.py：

import numpy as np
import rerun as rr

rr.init("robot_debug_demo", spawn=True)

for step in range(100):
    rr.set_time_sequence("step", step)

    points = np.random.randn(200, 3)
    points[:, 2] += step * 0.01

    rr.log("world/points", rr.Points3D(points, radii=0.02))
    rr.log("metrics/gripper_width", rr.Scalar(0.08 - step * 0.0003))
    rr.log("events/status", rr.TextLog("running"))

运行：

1	python rerun_demo.py

你应该看到 Rerun Viewer 被拉起，里面有一个 3D 点云、一个标量曲线和文本事件。这个 demo 还不是机器人系统，但它已经包含 Rerun 的三个核心动作：init 创建 recording，set_time_sequence 设定时间线，log 写入不同类型的数据。

它解决什么现场问题

真实机器人失败时，日志通常长这样：

task_id=sort_red_block
t=153.20 rgb=cam0_9123.jpg depth=cam0_9123.npy
joint=[...] action=[0.02,-0.01,0.00,0.04]
success=false reason=grasp_empty

这条日志只告诉你“抓空了”，但不知道为什么抓空。真正排查时要同时看：

需要并排看的对象	如果缺失会怎样
RGB / depth / point cloud	不知道是视觉没看见，还是几何反投影错
camera / base / end-effector frame	不知道是不是外参、坐标轴或时间同步错
检测框、分割、抓取候选	不知道 perception 是否给了错误目标
policy action、controller state	不知道动作是模型错，还是控制器执行偏了
success checker、人工接管标签	不知道失败应回流到哪个训练桶

Rerun 的价值就是把这些对象放进同一个 recording：按 entity path 管理空间对象，按 timeline 对齐事件，按 viewer 回放 2D/3D/曲线/文本，最后还能 query/export 成 dataframe 继续分析。

数据模型怎么理解

可以把一条 Rerun 记录抽象成：

$r = (p,\; \tau,\; C)$

其中：

$p$ ：entity path，例如 world/robot/gripper、world/camera/rgb；
$\tau$ ：timeline 上的时间戳或序号，例如 frame index、sensor time、episode step；
$C$ ：component batch，例如 image、depth、points3D、transform、scalar、text log。

这个抽象很重要。具身智能不是只有一个“样本 id”，而是很多异步流：

$o_t = \{I_t, D_t, q_t, f_t, a_{t-1}, \ell_t\}$

这里 $I_t$ 是 RGB， $D_t$ 是深度， $q_t$ 是关节，本体力觉 $f_t$ ，上一动作 $a_{t-1}$ ，语言或事件日志 $\ell_t$ 。如果它们没有共同 timeline，就很难判断模型在第 $t$ 步的动作到底基于哪一帧观测。

Rerun 的另一条关键线是坐标系。机器人里经常需要：

$X_{\text{world}} = T^{\text{world}}_{\text{base}} T^{\text{base}}_{\text{camera}} K^{-1} \begin{bmatrix} u d\\ v d\\ d \end{bmatrix}$

这里 $K$ 是相机内参， $T^{\text{base}}_{\text{camera}}$ 是相机到机器人 base 的外参。Rerun 不替你自动修正标定，但它让你把 Pinhole、Transform3D、depth、point cloud 和 robot frame 一起可视化。很多“模型抓不准”的问题，最后其实是坐标轴方向、外参版本或时间戳错了。

在具身数据引擎里的位置

Rerun 最适合放在下面这条链路中间：

机器人 / 仿真 / ROS2 / MCAP / 自定义日志
-> Rerun SDK 或 importer
-> synchronized recording
-> 2D/3D/time-series/text 回放
-> query/export dataframe
-> 失败分桶、数据清洗、训练集回流

这和 Sim2Real 与具身数据引擎的关系很直接：Sim2Real 页面讲“失败样本为什么值钱”，Rerun 负责让失败样本可看、可切片、可复盘、可导出。

接到机器人日志里怎么写

真实接入时，不要只记 RGB 或最终 action。更实用的 recording 应该把观测、几何、动作、控制状态和事件标签落在同一条 timeline 上：

import rerun as rr

rr.init("pick_place_debug", spawn=True)

for step, sample in enumerate(episode):
    rr.set_time_sequence("step", step)

    rr.log("world/camera/rgb", rr.Image(sample.rgb))
    rr.log("world/camera/depth", rr.DepthImage(sample.depth, meter=1.0))
    rr.log("world/camera", rr.Pinhole(
        image_from_camera=sample.K,
        resolution=[sample.width, sample.height],
    ))
    rr.log("world/camera", rr.Transform3D(
        translation=sample.T_base_camera[:3, 3],
        mat3x3=sample.T_base_camera[:3, :3],
    ))

    rr.log("world/points", rr.Points3D(sample.point_cloud))
    rr.log("world/grasp_candidates", rr.Points3D(sample.grasp_points))
    rr.log("robot/action", rr.Tensor(sample.action))
    rr.log("metrics/gripper_width", rr.Scalar(sample.gripper_width))
    rr.log("events/status", rr.TextLog(sample.failure_reason or "running"))

这段代码的重点不是 API 本身，而是记录粒度：观测、几何、动作、控制状态和事件标签要落在同一条 step timeline 上。

常用对象速查

想看什么	常用 Rerun 对象	具身智能里的用途
RGB / 深度	`rr.Image`, `rr.DepthImage`	检查相机画面、遮挡、深度边缘和异常曝光
相机模型	`rr.Pinhole`	把 2D 像素和 3D 空间对应起来
坐标系 / 外参	`rr.Transform3D`, `rr.TransformAxes3D`	检查 camera、base、end-effector 是否对齐
点云 / 轨迹	`rr.Points3D`, `rr.LineStrips3D`	查看重建点云、抓取候选、末端轨迹
标量曲线	`rr.Scalar`	看置信度、gripper width、力觉、速度、延迟
文本事件	`rr.TextLog`	记录 failure reason、planner state、人工接管原因
模型输出	`rr.Tensor` 或结构化对象	保存 action chunk、logits、embedding 或中间特征

一个真实排查案例

症状：模型在仿真里抓取成功率 87%，真机只有 42%，失败集中在透明盒子
指标：grasp_empty 率高，detector confidence 不低，end-effector 到目标中心误差偏大
Rerun 观察：RGB 检测框正确，depth 边缘破碎；点云投到 base frame 后整体偏左约 3 cm
判断：不是 VLA 语义问题，优先怀疑深度噪声和相机外参
修复：透明物体单独建 hard bucket；重做 hand-eye calibration；把低置信 depth mask 记录进训练样本
反例：如果点云和外参正确，但 action chunk 后半段越来越偏，则应回看 policy rollout 或控制器

这里 Rerun 支撑的是证据链：不是“感觉模型不行”，而是能证明视觉、几何、动作、控制哪一层先错。

和 W&B、ROS、仿真器的区别

工具	更擅长什么	不要拿它替代什么
Rerun	多模态时序数据记录、2D/3D 可视化、坐标系与传感器回放	训练平台、模型 registry、机器人运行时
W&B	实验追踪、指标曲线、artifact、sweep、报告和模型/数据版本治理	多传感器 3D 回放、坐标系调试
ROS / ROS2	机器人消息通信、节点编排、硬件与控制生态	实验结论管理、长期数据治理
Isaac Sim / RoboTwin	可控仿真、合成数据、任务脚本、物理环境	真机日志统一回放和跨源数据查询

一个常见组合是：ROS2/MCAP 负责采集和消息生态，Rerun 负责回放和空间时间对齐，W&B 负责训练实验、artifact 和评测曲线。

什么时候值得用

适合用 Rerun：

多相机、深度、点云、关节、动作和事件标签需要对齐；
需要检查相机内外参、坐标系、点云和抓取候选；
需要把失败样本切成可训练的 hard bucket；
需要让 perception、policy、control 和数据团队看同一份回放。

不一定值得用：

只有离线纯文本训练日志；
任务只需要标量 loss 和评测分；
已有成熟内部多模态回放系统，且能导出训练所需 dataframe；
线上部署只关心告警和 SLA，不需要逐 episode 复盘。

具身智能里的判断方式

读 Rerun 时不要把它当“好看的可视化工具”。它真正改变的是排查方法：

1	问题症状 -> 同步观测 -> 空间坐标 -> 动作执行 -> 失败标签 -> 数据回流

如果一个 VLA / WAM 项目没有这种可回放证据链，就很难回答：失败样本该回流到视觉、动作、世界模型、控制器还是评测脚本。Rerun 的角色，就是把这些判断从口头争论变成可视化、可查询、可复现的数据事实。

参考

下一站

回到本专题入口：具身智能，确认这页在整条路线中的位置。
按导航顺序继续：一个任务跑通具身闭环。
概念或符号卡住时，先查术语表，再回到当前页。
