量化：论文图解导读

这页把量化章节最常用的论文图放在一条线上。读法不是背图，而是用每张图回答一个问题：量化为什么必要，误差在哪里，系统为什么不一定变快，哪些方法在保护关键路径。

看图顺序

先看 SmoothQuant Figure 1 建立系统压力，再看 Low-bit LLM Survey Figure 1/2/3 分清分类和基础概念，随后看 GPTQ/AWQ/SmoothQuant/QLoRA 的方法图，最后看 Low-bit LLM Survey 的系统、KV、PTQ 和 transformation 图。

1. SmoothQuant Figure 1：为什么量化是部署问题

图源：SmoothQuant，Figure 1。原论文图意：模型规模增长快于单卡 GPU 显存增长，低精度部署成为大模型落地的重要路径。

原图在说什么：模型越来越大，但单卡显存增长没有那么快。量化首先是为了让模型放得下、跑得动、服务成本可控。

初学者怎么看：不要把量化理解成压缩包，而要理解成部署边界管理。权重、激活、KV cache 和 kernel 都会影响最终成本。

容易误读：显存压力大不等于任何 4bit 方案都值得上线。压缩率必须和质量、runtime、latency 同表验收。

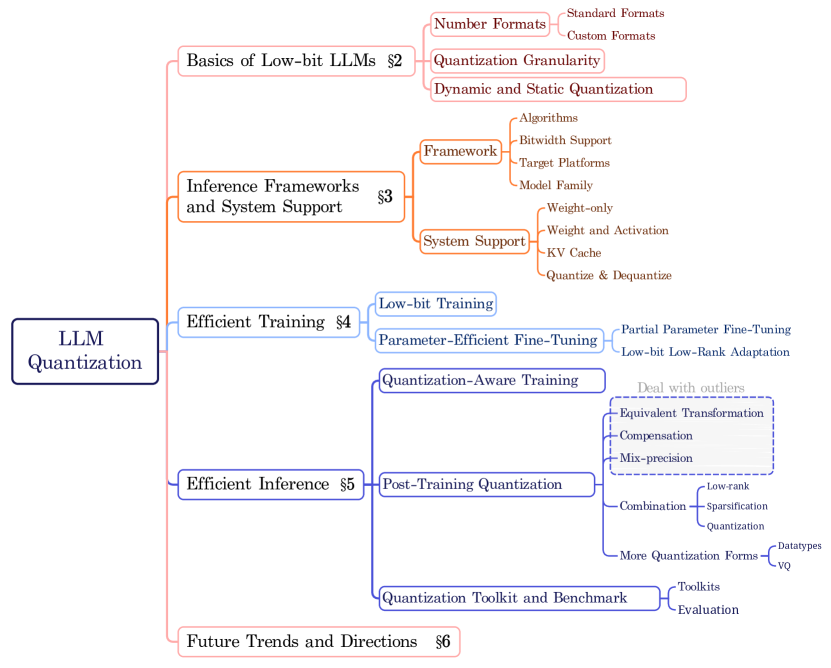

2. Low-bit LLM Survey Figure 1：量化不是一个算法名

图源：A Survey of Low-bit Large Language Models: Basics, Systems, and Algorithms，Figure 1。原论文图意：把低比特 LLM 拆成基础、系统、训练、推理算法和未来方向。

原图在说什么：低比特 LLM 包括 number format、scale granularity、dynamic/static quantization、inference framework、training 和 inference algorithm。

初学者怎么看：先从左到右读。格式回答“数字怎么存”，系统回答“谁来跑”，算法回答“怎么少掉点”。

容易误读：把它当方法列表。更好的读法是：每看到一个量化方案，都问它改的是哪一层。

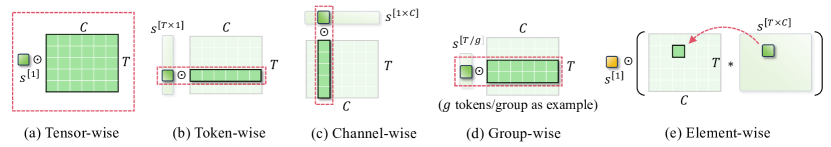

3. Low-bit LLM Survey Figure 2：scale 粒度决定误差和成本

图源：Low-bit LLM Survey，Figure 2。原论文图意：展示 tensor-wise、token-wise、channel-wise、group-wise 和 element-wise 的量化粒度。

原图在说什么：scale 可以管整个 tensor、某个 token、某个 channel、某个 group，甚至单个元素。

初学者怎么看：红框越大，scale 越粗，元数据越少但更怕 outlier；红框越小，误差更容易控制但 kernel 和内存访问更复杂。

容易误读：scale 越细就一定越好。真实系统中，scale 读取和 dequant 也会消耗带宽和指令。

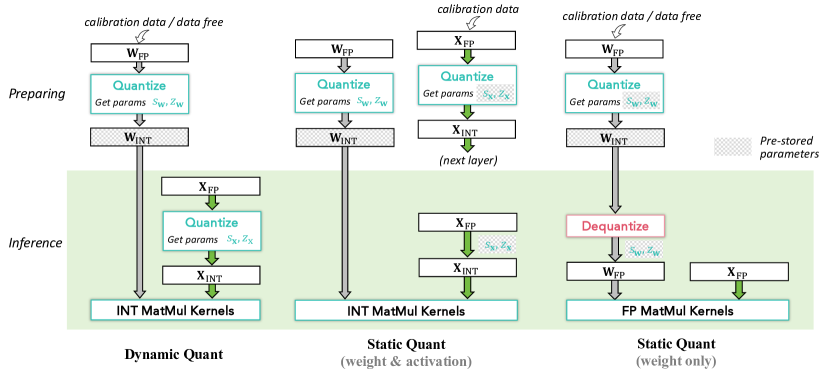

4. Low-bit LLM Survey Figure 3：动态和静态量化的准备成本不同

图源：Low-bit LLM Survey，Figure 3。原论文图意：比较 dynamic quant、static weight & activation quant 和 static weight-only quant 的准备阶段与推理阶段。

原图在说什么：dynamic quant 推理时根据当前输入算 scale；static quant 用校准集提前固定参数；weight-only 只压权重，激活仍保持高精。

初学者怎么看：看下半部分 inference 路径。每次请求都要做的事情最影响线上延迟。

容易误读：weight-only 不是“低级方案”。它经常是最稳的部署起点，只是计算核心未必变成低比特。

5. GPTQ Figure 2：量一列，补后面的误差

图源：GPTQ，Figure 2。原论文图意：按列递归量化权重块，并用 inverse Hessian 相关信息补偿尚未量化列。

原图在说什么：GPTQ 不是每个权重独立 round，而是一边量化一边把误差传给还没量化的部分，让这一层输出尽量不变。

初学者怎么看：把右侧块矩阵想成一排待处理的列。已经量化的列固定，后面的列会被调整来抵消前面的误差。

容易误读：Hessian 不是为了把每个权重恢复得更像，而是为了让这一层对校准输入的输出更像。

6. AWQ Figure 1：重要权重由激活决定

图源：AWQ，Figure 1。原论文图意：少量 activation-salient weights 对量化质量影响很大，按激活幅度做保护或缩放可显著恢复效果。

原图在说什么：不是所有权重同样重要。被真实激活频繁放大的通道，即使权重数量很少，也可能决定输出质量。

初学者怎么看：AWQ 的关键词是 activation-aware。它不是只看权重大小，而是看权重在真实输入下是否会被用力打到输出里。

容易误读：把 AWQ 理解成简单保留最大权重。它保护的是激活敏感的权重通道。

7. SmoothQuant Figure 2：把 activation outlier 压平

图源：SmoothQuant，Figure 2。原论文图意：activation 中的 outlier 会减少有效量化 bit；SmoothQuant 把一部分难度迁移到更容易离线处理的权重侧。

原图在说什么：activation outlier 会让 scale 变粗，主体数值只能挤在少量格子里。SmoothQuant 通过通道缩放把 activation 变平滑。

初学者怎么看：它不是凭空减少误差，而是在不改变 $XW$ 输出的前提下，把难量化的一侧换成更好量化的形态。

容易误读：以为 SmoothQuant 只是在 clip outlier。它更准确地说是等价重参数化。

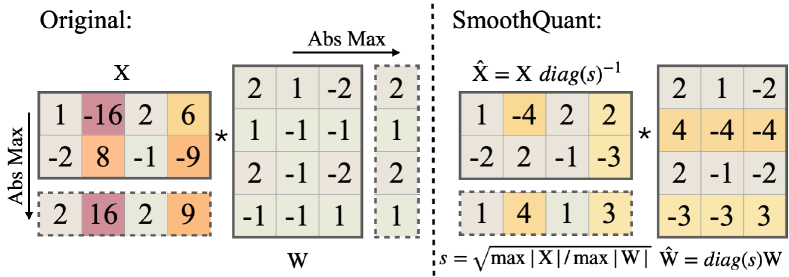

8. SmoothQuant Figure 5：核心方法图

图源：SmoothQuant，Figure 5。原论文图意：通过离线迁移 activation 的量化难度，让权重和激活都更适合 INT8 量化。

原图在说什么：原始 activation 的极端通道被缩小，同时对应权重通道被放大，线性层输出保持等价。

初学者怎么看：看“迁移”两个字。SmoothQuant 把在线难处理的问题尽量变成离线可处理的问题。

容易误读：权重侧被放大也有代价，所以仍然需要校准和任务回归。

9. SmoothQuant Figure 6：不是所有算子都该 INT8

图源：SmoothQuant，Figure 6。原论文图意：Transformer block 中部分矩阵乘可以走 INT8，LayerNorm、Softmax、残差等仍保留 FP16。

原图在说什么：生产里的低精度通常是混合精度。GEMM 适合低比特，归一化、softmax、残差和某些敏感路径更常保高精。

初学者怎么看：这张图能帮你摆脱“全模型统一 bit”的想法。量化是分模块分算子的资源分配。

容易误读：只看到 INT8 区域，却忽略 FP16 保护路径。很多稳定性来自这些保留高精的部分。

10. QLoRA Figure 1：省的是微调显存

图源：QLoRA，Figure 1。原论文图意：比较 32-bit/16-bit 全量微调、LoRA 和 QLoRA 的显存组织。

原图在说什么：QLoRA 冻结并量化底座，只训练小的 adapter，再用分页优化器缓解显存峰值。

初学者怎么看：这不是“把模型训练成 4bit”的普通部署量化，而是“在 4bit 存储的底座上继续低资源微调”。

容易误读：以为所有计算都在 4bit。实际训练中常会反量化到更高精度参与计算，只是底座存储显著省显存。

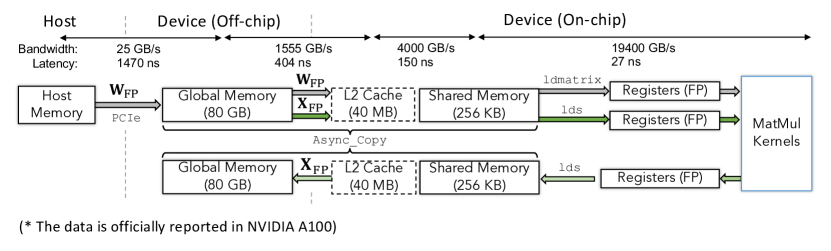

11. Low-bit LLM Survey Figure 4：数据搬运决定速度

图源：Low-bit LLM Survey，Figure 4。原论文图意：以 A100 为例展示 weight 和 activation 在 host、global memory、L2、shared memory、registers 与 MatMul kernel 间的数据传输。

原图在说什么：矩阵乘不是抽象的 $Y=XW$，它要把数据从不同内存层级搬到计算单元。

初学者怎么看：量化能省的不只是参数文件，而是内存层级里的传输字节数。

容易误读：低比特一定快。如果 dequant、scale 读取和格式转换破坏了热路径，节省的带宽会被新开销抵消。

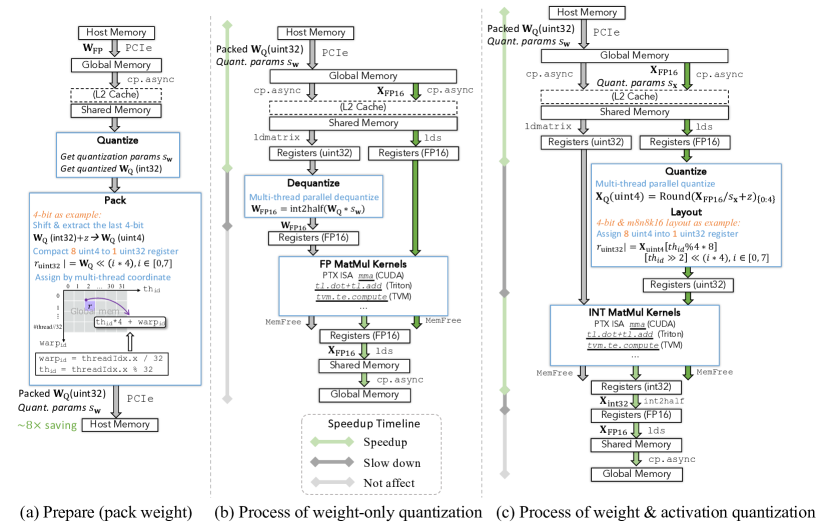

12. Low-bit LLM Survey Figure 5：weight-only 和 W&A 是两条路径

图源：Low-bit LLM Survey，Figure 5。原论文图意：展示 quantized weight preparation、weight-only quantization 和 weight & activation quantization 的数据传输过程。

原图在说什么：weight-only 主要省权重存储和权重搬运；W&A 还想让 activation 和 MatMul 也进入低比特路径。

初学者怎么看：看 MatMul 之前有没有 dequant。若先 dequant 回 FP16，再用 FP16 GEMM，系统收益和真正低比特 GEMM 不一样。

容易误读：W&A 一定更好。它更可能快，但对硬件、kernel、layout 和校准要求也更高。

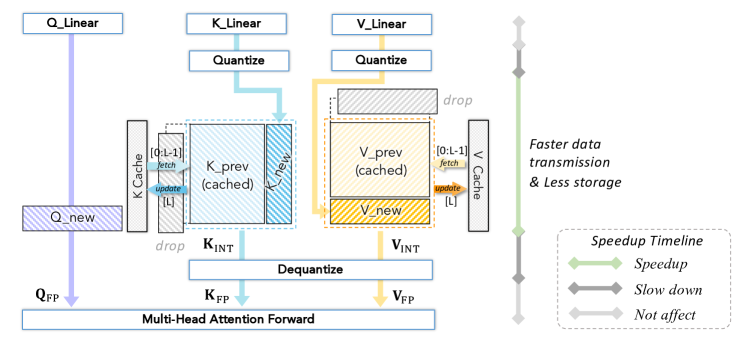

13. Low-bit LLM Survey Figure 6：KV cache 是长上下文主角

图源：Low-bit LLM Survey，Figure 6。原论文图意：量化 KV cache 可减少缓存存储和传输，并在 attention forward 前反量化。

原图在说什么：生成越长，历史 token 的 K/V 越多。KV cache 量化直接针对这部分动态显存。

初学者怎么看：权重量化解决“模型常驻显存”，KV 量化解决“长上下文并发显存”。

容易误读：KV cache 只是一点辅助缓存。对长上下文和高并发服务，它可能比权重更早成为瓶颈。

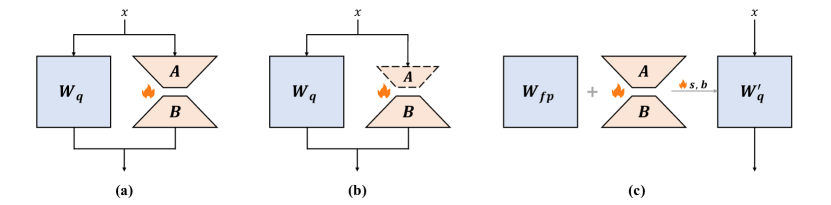

14. Low-bit LLM Survey Figure 7：QLoRA 不是唯一低比特训练结构

图源：Low-bit LLM Survey，Figure 7。原论文图意：比较 QLoRA 类完整 LoRA、QA-LoRA 类修改 LoRA 结构、L4Q 类接近 QAT 的 LoRA 结构。

原图在说什么：量化 PEFT 有多种结构，有的只是量化底座，有的会改变 adapter 或更接近 QAT。

初学者怎么看：QLoRA 是非常重要的入口，但不要把所有“量化训练”都叫 QLoRA。

容易误读：把低资源微调、QAT 和全量低比特训练混为一谈。

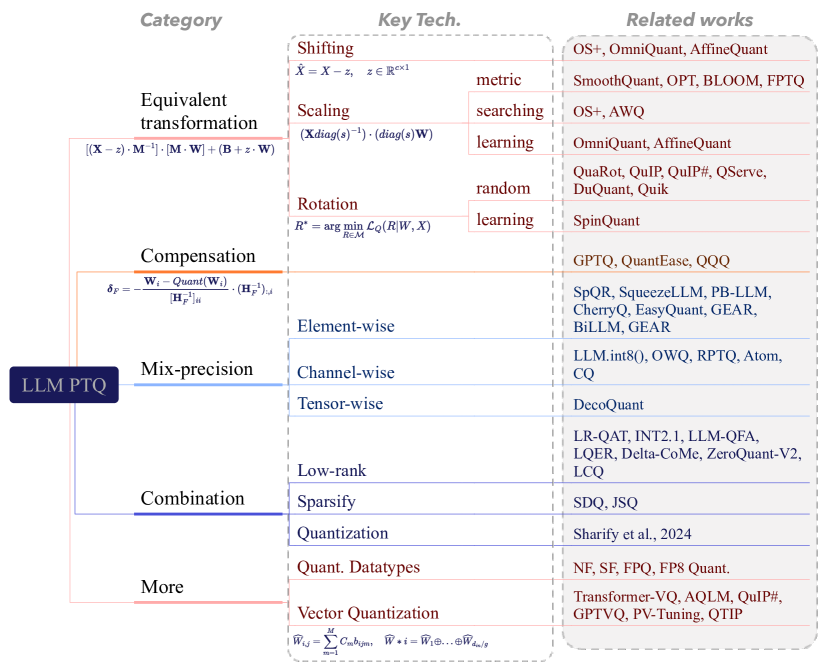

15. Low-bit LLM Survey Figure 8：PTQ 是一组方法族

图源：Low-bit LLM Survey，Figure 8。原论文图意：把 LLM PTQ 分成 equivalent transformation、compensation、mixed precision、combination 和更多量化形式。

原图在说什么：PTQ 不只是 round-to-nearest。它包括等价变换、误差补偿、混合精度和方法组合。

初学者怎么看：GPTQ 属于 compensation 直觉，SmoothQuant 属于 equivalent transformation 直觉，混合精度承认不同层敏感性不同。

容易误读：PTQ 简单粗暴。现代 PTQ 已经是一套围绕误差控制的部署算法族。

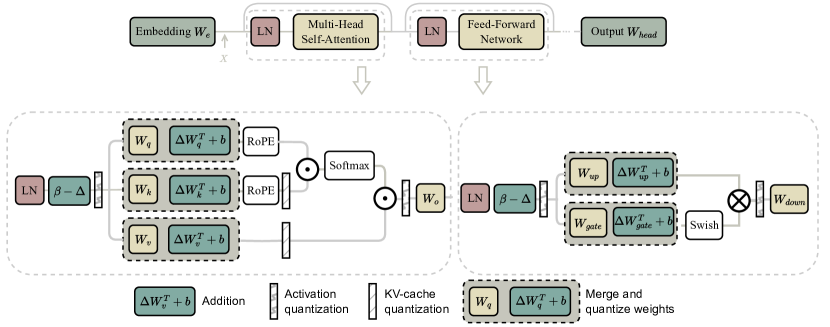

16. Low-bit LLM Survey Figure 9：平移变换处理 outlier

图源：Low-bit LLM Survey，Figure 9。原论文图意：shifting transformation 通过可合并偏移项调整 activation 分布，并把对应变换合并进权重路径。

原图在说什么：有些 transformation 不改变整体函数，却能让待量化分布更温和。

初学者怎么看：这类方法的核心是“先把难量化的数据整理一下，再量化”。

容易误读：以为这是额外增加线上计算。很多等价变换可以离线合并进权重或 bias。

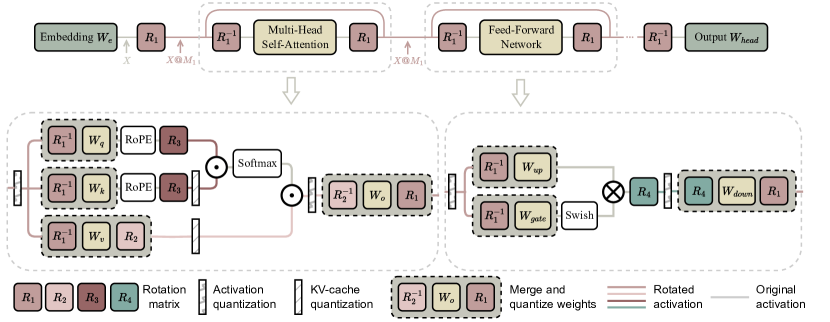

17. Low-bit LLM Survey Figure 11：旋转把 outlier 分散

图源：Low-bit LLM Survey，Figure 11。原论文图意：rotation transformation 可减少 activation outlier，其中部分 rotation 可合并进权重，部分通常不能完全合并。

原图在说什么：旋转可以把集中在少数通道的极端值分散到更多维度，让 per-channel 或 group-wise 量化更容易。

初学者怎么看：它像把尖峰摊平。摊平以后，scale 不会被单个通道拖得太粗。

容易误读：所有 rotation 都免费。有些可离线合并，有些会增加运行时成本，要看具体实现。

18. 用这些图读后续页面

如果你卡在	回看哪张图
不知道量化为什么重要	SmoothQuant Figure 1
分不清格式、算法、系统	Low-bit LLM Survey Figure 1
不懂 per-channel/group-wise	Low-bit LLM Survey Figure 2
分不清 dynamic/static/weight-only	Low-bit LLM Survey Figure 3
不懂 GPTQ	GPTQ Figure 2
不懂 AWQ	AWQ Figure 1
不懂 SmoothQuant	SmoothQuant Figure 2/5/6
不懂 QLoRA	QLoRA Figure 1、Low-bit LLM Survey Figure 7
不懂为什么量了不快	Low-bit LLM Survey Figure 4/5
不懂长上下文显存	Low-bit LLM Survey Figure 6
