训练：论文图解索引

本页作为训练专题的论文原图索引，优先收录来自论文、论文项目页或公共学术资料的图，并在每张图下解释它对应训练专题里的哪类知识点。

读法很简单：先看图，再回到对应页面。训练专题很多问题都可以归到四条主线：

算力预算：参数、token、训练 FLOP 怎么配平。
训练阶段：预训练、SFT、偏好建模、RLHF 各自解决什么。
系统约束：显存、并行、pipeline、checkpoint 和恢复。
数值与验证：低精度、稳定性、评测、数据质量和消融。

为什么不用概括插图

概括图适合快速沟通，但容易把论文里的关键假设画平。训练系统尤其依赖原始图表里的坐标轴、实验条件和对照对象，因此本页优先使用论文图；没有足够贴合的论文图时，则用文字索引说明知识点。

1. 训练预算与 scaling law

对应页面：大模型训练路线图、Scaling Law 与训练经济学、集群运维与实验管理。

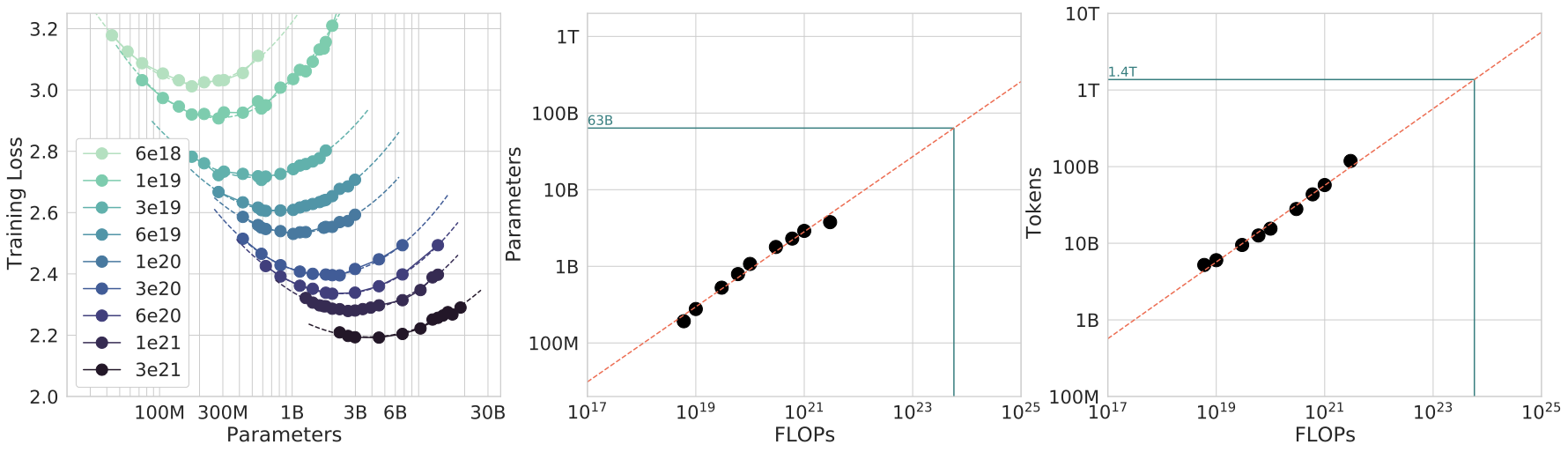

图源：Training Compute-Optimal Large Language Models，Figure 4。原论文图意：固定 FLOP 预算时，不同模型大小会对应不同最终 loss；曲线谷底给出该预算下更合适的参数量，并外推出参数和 token 的 scaling 关系。

图解：预算不是只给参数

这张图是训练专题最重要的入口图。它告诉你：在固定算力下，模型太小会容量不足，模型太大又会因为 token 不够而欠训练。数据配方、packing、吞吐治理和实验经济学，本质上都在服务同一个问题：有限 GPU 小时应该怎样分配给参数规模和有效 token。

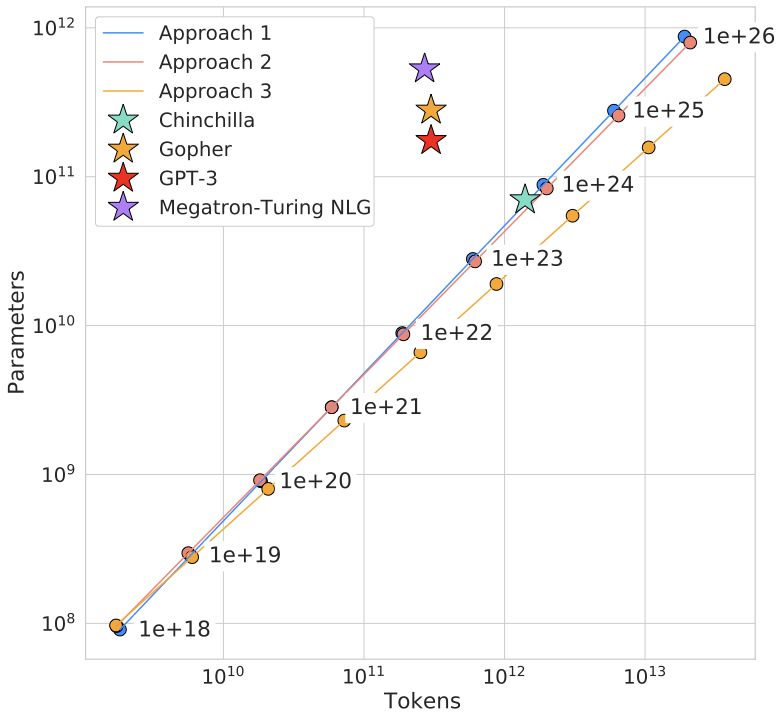

图源：Training Compute-Optimal Large Language Models，Figure 15。原论文图意：在固定训练 FLOP 预算下，三种估计方法给出相近的最优 token 数和参数量关系。

图解：实验经济学要有 Stop/Go 标准

如果小规模趋势已经显示 token 不足、数据质量不稳或 loss 曲线外推不合理，就不应该只靠“更大规模可能会好”继续烧预算。Scaling law 图的价值不是鼓励盲目扩规模，而是把扩规模变成可审查的经济决策。

2. 预训练、SFT、偏好与 RLHF

对应页面：预训练、微调与对齐、后训练数据引擎与 Judge、偏好数据与对齐陷阱。

图源：Training language models to follow instructions with human feedback，Figure 2。原论文图意：展示 InstructGPT 的三步训练流程：收集 demonstration data 做 SFT，收集模型输出排序训练 reward model，再用 PPO 按 reward model 优化 policy。

图解：SFT、RM、RLHF 不是同一份数据做三遍

Step 1 的 demonstration data 教模型“应该怎样回答”；Step 2 的 comparison data 教 reward model 判断“哪个回答更好”；Step 3 的 PPO 用 reward model 给 policy 提供优化信号。偏好数据页讨论的很多坑，例如标注口径、奖励黑客、过度拒答和能力回退，都发生在 Step 2 和 Step 3 的接口处。初学者要先分清：SFT 数据是示范，偏好数据是比较，RLHF 是用比较学出的奖励来更新策略。

图源：Training language models to follow instructions with human feedback，Appendix Figure 19(b)。原论文图意：标注者在同一个 prompt 下比较多个模型输出，并把它们从最好到最差排序；这种排序数据用于训练 reward model。

图解：偏好数据是比较出来的

初学者容易把 reward 想成客观分数，但 InstructGPT 的 reward model 训练首先来自人类排序。它学到的是“同一问题下哪个回答更好”的相对偏好，而不是绝对真理。排序标准一旦偏向长答案、保守答案或固定格式，reward model 和后续 PPO 都会把这种偏差放大。

1 2	PPO Algorithm 1: collect trajectories -> compute advantages -> run minibatch surrogate updates -> refresh old policy

流程源：Proximal Policy Optimization Algorithms，Algorithm 1。原论文算法要点：多个 actor 用旧策略收集固定长度轨迹，计算 advantage estimates，再用若干个 minibatch epoch 优化 surrogate objective，最后把旧策略更新为当前策略。

图解：PPO 是用奖励做小步策略更新

在 RLHF 里，actor 可以理解成当前语言模型对一批 prompts 采样回答；advantage 表示某次回答相对预期好多少；surrogate objective 用来更新 policy。PPO 的重点不是“奖励越高改得越猛”，而是通过旧策略、概率比率、clip 和 KL 约束让更新保持在可控范围内。

图源：Proximal Policy Optimization Algorithms，Figure 1。原论文图意：展示 clipped surrogate objective 中单个 timestep 项如何随概率比率 $r$ 变化；当 advantage 为正或负时，clip 会限制策略概率变化带来的收益。

图解：clip 防止模型被奖励牵着跑太远

概率比率 $r$ 表示新策略相对旧策略把同一动作概率改了多少。advantage 为正时，模型倾向提高该动作概率；advantage 为负时，倾向降低。clip 会限制这种变化带来的优化收益。放到 RLHF 里，它和 KL 约束一起防止模型为了讨好 reward model 而突然远离 SFT/reference 模型。

3. MTP、投机执行与推理联动

对应页面：MTP 与投机解码、推理缓存、路由与投机解码。

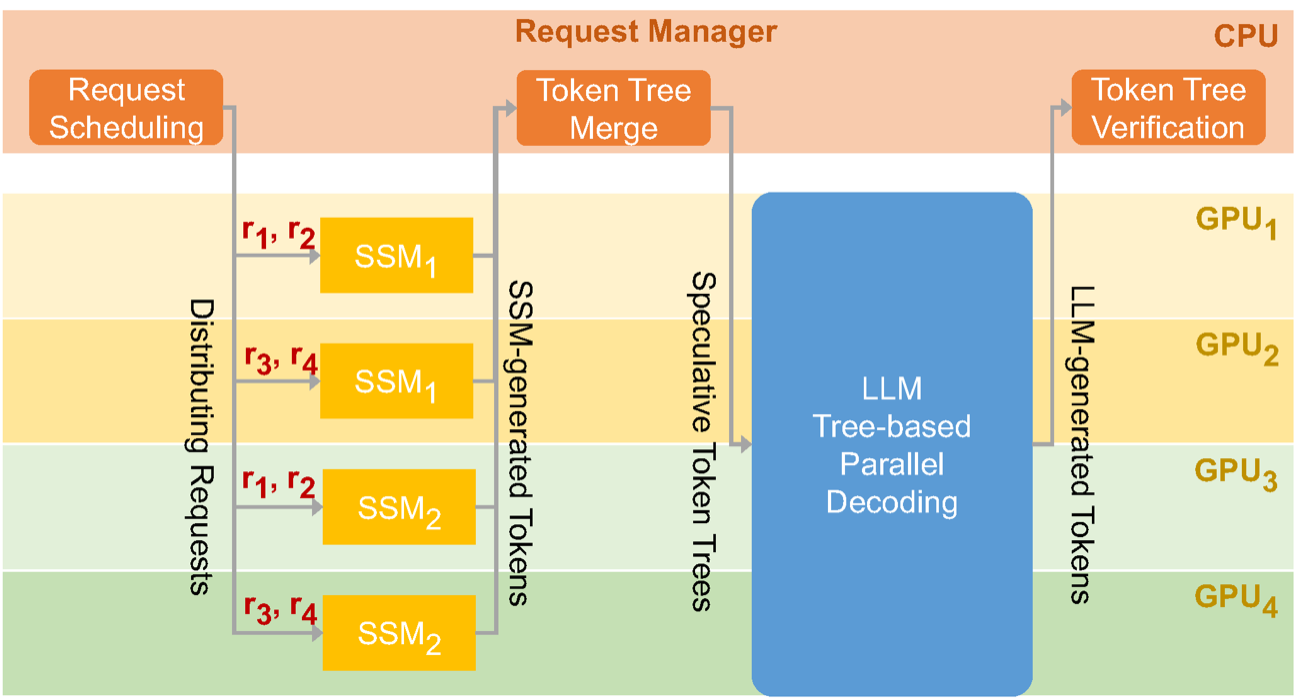

图源：SpecInfer: Accelerating Generative Large Language Model Serving with Speculative Inference and Token Tree Verification，Figure 3。原论文图意：多个小型 speculative models 先生成 token tree，request manager 合并候选树，再由大模型做 tree-based parallel decoding 和 verification。

图解：训练目标和上线收益要用 acceptance 连接

MTP 让模型训练时学习多个未来 token，投机执行让推理服务系统用便宜路径先猜、大模型再验证。两者能不能结合，不取决于“平均能多预测几个 token”，而取决于分桶 acceptance、verify 开销、KV 生命周期和 p95/p99 延迟。SpecInfer 图里的 token tree 很适合提醒你：推理加速不是只看模型结构，还要看调度器如何合并候选、验证和回退。

4. 低比特训练与数值稳定

对应页面：低比特训练与数值格式、数值、显存与运行时。

图源：QLoRA: Efficient Finetuning of Quantized LLMs，Figure 1。原论文图意：QLoRA 冻结量化底座，只训练 adapter，并用分页优化器缓解训练时的显存峰值。

图解：低比特训练先拆显存账

低比特训练不只是把权重压小。底座权重、adapter、optimizer states、activation、paged optimizer 峰值都会影响是否能训、能训多大 batch、能否稳定恢复。QLoRA 图适合建立一个实用直觉：训练显存由多类状态叠加而来，压低某一类状态后，还要看其他状态是否变成新瓶颈。

图源：FP8 Formats for Deep Learning，Figure 1。原论文图意：比较不同规模 GPT 模型在 BF16 与 FP8 训练下的 loss/perplexity 曲线，展示 FP8 在合适 scaling 与训练配置下可以接近 BF16 收敛行为。

图解：数制是否可用要看收敛曲线

FP8、FP4、NVFP4 这类格式不能只按 bit 数判断。真正要看 loss spike、梯度范数、activation percentile、scale 饱和率、NaN/Inf 和下游 benchmark。图里 FP8 接近 BF16，是一套 scale、累加和训练配置共同工作的结果，不等于任意模型直接切 FP8 都安全。

5. 分布式训练、并行和 Checkpoint

对应页面：分布式训练与 Checkpoint、Megatron、DeepSpeed 与训练栈。

图源：ZeRO: Memory Optimizations Toward Training Trillion Parameter Models，Figure 1。原论文图意：比较普通数据并行和 ZeRO-DP 三个阶段的单设备模型状态显存； $\Psi$ 表示参数量， $K$ 表示优化器状态的显存倍数， $N_d$ 表示数据并行度。

图解：ZeRO 解决的是重复保存

普通数据并行会在每张卡上保存完整参数、梯度和优化器状态。ZeRO Stage 1 分片优化器状态，Stage 2 分片梯度，Stage 3 分片参数。它减少的是每卡常驻状态，而不是免费减少训练复杂度；代价是 gather/scatter、通信、manifest 和 checkpoint 恢复语义都会变复杂。

图源：GPipe: Efficient Training of Giant Neural Networks using Pipeline Parallelism，Figure 2©。原论文图意：将 mini-batch 拆成多个 micro-batch，使不同 accelerator 能同时处理不同 micro-batch 的不同模型分段，并在末尾同步应用梯度。

图解：GPipe 解决的是设备空转

ZeRO 图解释“状态放在哪里”，GPipe 图解释“设备什么时候空转”。Pipeline parallelism 通过 micro-batch 填流水线，但会影响激活保存、反向时序、梯度累积和优化器更新。checkpoint 设计也必须知道这些并行维度，否则恢复时可能权重读回来了，数据顺序和训练轨迹却已经不连续。

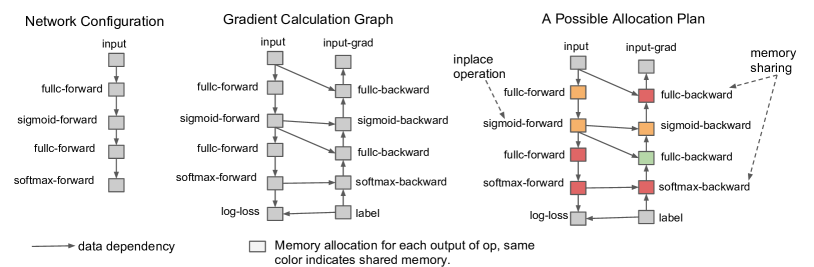

图源：Training Deep Nets with Sublinear Memory Cost，Figure 1。原论文图意：通过只保存部分 activation 并在反向传播时重计算中间节点，把训练显存从线性增长压到更低量级。

图解：activation checkpointing 是用时间换显存

大模型训练显存不只来自参数和 optimizer states，activation 往往也很大。Sublinear memory 图说明了 checkpointing 的基本交换：少存中间激活，反向时局部重算。它会改变前后向时序，并和 ZeRO/FSDP、pipeline、长上下文 attention 共同影响峰值显存。

6. 数据质量、数据治理与评测

对应页面：数据质量、去重与治理、训练数据系统与吞吐优化、评测与消融方法。

图源：Data Cards: Purposeful and Transparent Dataset Documentation for Responsible AI，Typology figure。原论文图意：用 stakeholder typology 说明数据集文档应服务不同角色，包括数据创建者、模型开发者、决策者和受影响群体。

图解：数据治理不是只给训练脚本看的

数据页讨论 dedup、过滤、采样、许可和评测分桶时，不能只看“这批数据能不能让 loss 降”。数据文档需要让训练、评测、法务、产品和受影响用户都能理解数据来源、适用边界和风险。很多训练问题表面是模型问题，根因其实是数据定义、数据文档和评测桶没有对齐。

图源：Training language models to follow instructions with human feedback，Figure 2。这里复用流程图说明偏好数据如何从人类排序进入 reward model，再影响 policy 更新。

图解：评测和数据回流要接在一起

后训练数据引擎、judge model 和偏好数据不是三套独立系统。人类排序训练 reward model，reward model 再指导 policy；线上失败样本、人工接管和低置信样本又会回流到下一轮数据。评测页面里的消融和分桶，应该直接服务这个闭环：找到哪些数据、哪些任务桶、哪些标注口径正在改变模型行为。

7. 优化器、稳定性与实验排查

对应页面：目标函数、优化器与学习率、训练稳定性与故障排查。

图源：Visualizing the Loss Landscape of Neural Nets，ResNet loss landscape figure。原论文图意：通过二维切片可视化不同网络结构或优化设置下的 loss landscape，展示优化路径和曲面形态差异。

图解：优化器问题不能只看一个 step

学习率、warmup、weight decay、batch size 和归一化会共同改变优化轨迹。Loss landscape 图适合提醒读者：训练稳定性不是单点超参问题，而是“更新路径在损失地形里怎么走”。如果出现 loss spike、grad norm 异常或 eval 回退，应该把数据批次、数值格式、优化器状态和并行恢复一起排查。

8. 子页面到论文图的快速对应

训练子页	优先看的论文图	主要解释
大模型训练路线图	Chinchilla IsoFLOP、ZeRO、GPipe	预算账、显存账、时间账
预训练 / SFT / 对齐	InstructGPT RLHF pipeline	demonstration、comparison、reward、policy 的接口
MTP 与投机解码	SpecInfer workflow	draft、token tree、verification、acceptance
低比特训练	QLoRA、FP8 Formats	显存状态拆分和收敛曲线
分布式训练与 checkpoint	ZeRO、GPipe、Sublinear Memory	状态分片、pipeline、重计算与恢复语义
数据质量与数据系统	Data Cards、Chinchilla	数据文档、token 预算和有效样本
后训练数据引擎	InstructGPT pipeline	偏好数据如何进入 reward 和 policy
优化器与稳定性	Loss Landscape、FP8 Formats	优化路径和低精度稳定性
Scaling 与实验经济学	Chinchilla Figure 4/15	小实验外推、Stop/Go 和预算分配

后续如果新增训练子页，原则保持一致：先找该方法的原论文图、表或官方项目图；如果找不到足够贴切的来源，就用文字解释，不再补概括插图。
