具身智能：双目匹配与 Cost Volume：把深度先变成对应点问题

很多人第一次读 stereo matching，容易把它和 monocular depth 混在一起：都是输入图像，输出一张深度图。真正决定两者差异的不是网络名字，而是问题假设。单目深度主要在一张图里利用纹理、透视和语义线索推断距离；双目深度先有一对同步、标定、校正过的左右图，再利用同一个 3D 点在两张图里的横向位移来三角测量。

所以这篇文章不把双目匹配写成一串术语，而是沿着一条工程链走一遍：

rectified left/right images
  -> disparity candidates
  -> cost volume
  -> cost filtering / regularization
  -> disparity refinement
  -> depth / robot perception

这条链读清楚后，再看 GC-Net、PSMNet、RAFT-Stereo、FoundationStereo 或 Fast-FoundationStereo，就不容易被结构图里的模块名绕晕。

先把深度改写成“左右图谁对应谁”

双目相机里，两台相机从略微不同的位置看同一个 3D 点。这个点投影到左图一个像素，也投影到右图一个像素。只要相机已经标定并完成 rectification，对应点会落在同一条水平扫描线上。原本“右图哪里像这个点”的二维搜索，就变成同一行上的一维搜索：

1 2	left pixel: (u, v) right candidates: (u - d, v), d = 0 ... D

这里 $(u,v)$ 是左图像素坐标， $d$ 是候选 disparity， $D$ 是最大搜索范围。OpenCV 的 depth map 教程也是这个口径：先找左右图的对应点，再用 disparity 推回深度。LearnOpenCV 的 epipolar geometry 文章则更适合补直觉：rectification 的价值，就是把对应点约束到更容易搜索的位置。

图源：Wikimedia Commons: Stereo-camera-model.jpg。本站用这张图解释 baseline、focal length、左右投影点和深度之间的几何关系；没有用 image2 或其他生成式工具重画。

在最常见的平行双目近似下，深度公式可以写成：

$z=\frac{fB}{d}$

这里 $z$ 表示深度， $f$ 表示焦距， $B$ 表示左右相机 baseline， $d=x_L-x_R$ 表示 disparity。这个式子有两个工程后果。

第一，近处物体的 disparity 大，远处物体的 disparity 小。第二，远处的 $d$ 本来就小，1 个像素的误差会被放大成很大的深度误差。机器人、AR 和自动驾驶系统里，双目不是“多一张图就自动更准”，它还要求标定、同步、曝光、畸变校正和亚像素估计都比较稳。

Cost Volume：先保留候选证据，不要急着选答案

如果只给一个左图像素和一行右图候选，模型不能只凭一个局部 patch 就立刻拍板。弱纹理墙面、重复地砖、玻璃反光、遮挡边界都会制造多个看起来都合理的候选。Cost volume 的作用，就是把“每个像素在每个候选 disparity 下的匹配证据”先存成一张表。

先对左右图提取特征：

$F_L,F_R\in\mathbb{R}^{C\times H\times W}$

这里 $F_L$ 和 $F_R$ 分别表示左图、右图特征， $C$ 是通道数， $H,W$ 是特征图分辨率。对左图位置 $(u,v)$ 和候选位移 $d$ ，模型会比较 $F_L(u,v)$ 与 $F_R(u-d,v)$ 。如果采用 correlation，可以简化写成：

$V(d,u,v)=\langle F_L(u,v),F_R(u-d,v)\rangle$

这里 $V(d,u,v)$ 表示候选 disparity $d$ 的匹配分数， $\langle\cdot,\cdot\rangle$ 表示向量点积。分数越高，只能说明局部特征越像；它还不是最终深度。

很多 stereo 网络不会只保存一个相关分数。它们可能拼接左右特征、计算分组相关，或者同时保留差分特征，因此 volume 可能带一个额外的通道维：

$V\in\mathbb{R}^{C_v\times D\times H\times W}$

这里 $C_v$ 是 cost volume 的通道数， $D$ 是候选 disparity 数。普通图像特征是 $H\times W$ ，cost volume 多出一个 $D$ 维，这就是 stereo 网络显存压力很大的根源之一。

构造方式	它保留什么	适合怎么理解
Concatenation	左右特征都保留下来	后续网络自己学“像不像”，表达力强但体积重
Correlation	直接保存相似度分数	更轻，但把左右特征压缩成一个匹配分数
Group-wise correlation	分组算相似度	在表达力和成本之间折中
Difference / absolute difference	显式保存左右差异	简单直接，常和其他方式组合

GC-Net 的关键历史意义，是把 rectified stereo 的几何结构放进端到端网络：先构造 cost volume，再用 3D convolution 做正则化，最后通过 differentiable disparity regression 输出视差。PSMNet 继续加强多尺度上下文和 stacked hourglass 正则化。RAFT-Stereo 则换了读法：不要一次性把最终视差回归完，而是反复查询 cost / correlation 证据，并用 recurrent update 一步步修正。

为什么 Cost Volume 会成为系统瓶颈

Cost volume 很有用，但它也很贵。假设特征图大小是 $H\times W$ ，候选 disparity 数是 $D$ ，通道数是 $C_v$ ，那它的主体开销大致跟 $C_vDHW$ 成正比。分辨率翻倍，空间位置增加；最大视差范围变大，候选数增加；如果再在 volume 上跑 3D convolution，计算和显存都会继续放大。

这也是为什么 stereo 论文经常围绕三件事做设计：

问题	常见做法	代价和取舍
高分辨率 volume 太大	在低分辨率特征上构造 volume	省显存，但细边界需要后续修回来
disparity 搜索范围太宽	coarse-to-fine / cascade volume	先粗定位再细搜索，依赖上一层估计可靠
3D regularization 太重	group-wise correlation、轻量 3D block、稀疏查询	速度更好，但可能牺牲一部分上下文
refinement 迭代太多	减少 update 次数或压缩 hidden state	latency 下降，边界和遮挡修正能力可能下降

Cascade Cost Volume 这类方法的出发点很清楚：不要在所有尺度都构造完整、密集、高分辨率的 cost volume。先在粗尺度缩小范围，再在细尺度只围绕少数候选做精修。这个思路对部署很重要，因为真实系统往往先被显存和延迟卡住，而不是先被论文指标卡住。

Cost Filtering：把局部匹配放回场景上下文

Cost volume 只是“候选证据表”。真正难的是：一个候选 disparity 是否应该被相信。弱纹理区域里，许多候选都差不多；重复纹理里，多个候选都很像；遮挡边界附近，左图看到的点在右图里可能不存在。Cost filtering / cost regularization 要做的事，是让局部匹配参考周围像素、相邻 disparity 和更大范围的场景结构。

模块	直觉	代表读法
3D convolution	同时沿 $D,H,W$ 传播候选证据	GC-Net 的 cost volume regularization
3D hourglass	先看大范围，再回到细粒度候选	PSMNet 的 stacked hourglass
Spatial pyramid pooling	把局部匹配放进多尺度场景上下文	PSMNet 的 SPP 模块
Cascade / coarse-to-fine	先粗略定位，再缩小候选范围	Cascade Cost Volume
Long-range context reasoning	用更远结构约束重复纹理和平面	FoundationStereo 的 cost filtering 思路

这一步很像把一堆局部证词拿到现场重新对齐。单个像素说“这个候选像”，邻域可能会说“这片墙应该是连续平面”；边界可能会说“这里不能把前景和背景平均掉”；遮挡区域可能会说“右图没有对应点，别硬匹配”。好的 cost filtering 不是凭空生成深度，而是在约束不可靠证据。

经过 cost filtering 后，模型通常会得到一个 initial disparity。但它还可能有四类问题：边界发糊，遮挡处乱跳，细小结构丢失，低分辨率输出上采样错位。Refinement module 会结合图像特征、当前 disparity 和隐藏状态，做一次或多次小步修正。

Recurrent refinement 可以简化成：

$d_{t+1}=d_t+\Delta d_t$

这里 $d_t$ 表示第 $t$ 轮 disparity， $\Delta d_t$ 表示 update block 预测的修正量。RAFT-Stereo、FoundationStereo 和 Fast-FoundationStereo 都可以从这个角度读：它们不是把 stereo 当作一次性分类，而是在 cost / correlation 证据上反复对齐。

Refinement 最有价值的地方，通常不是整张图平均误差下降一点，而是边缘、遮挡、小物体和远距离细节少坏一些。它的系统代价也很直接：迭代次数越多，latency 越高；hidden state 越大，显存和带宽压力越高。Fast-FoundationStereo 把 refinement ConvGRU 当成单独热路径来剪枝，就是因为这部分在实时化里不能只靠“换一个更小 backbone”解决。

失败区域比平均指标更重要

双目最怕的失败区域很具体，读论文或做部署时要分开看：

区域	为什么难	实战里怎么盯
弱纹理墙面、天空、桌面	候选 patch 都差不多	看大平面是否连续、是否出现随机洞
重复纹理	多个 disparity 周期性相似	看地砖、栏杆、窗格是否错到另一个周期
反光、透明、玻璃	左右视角看到的反射内容不一致	看镜面和玻璃边缘是否产生假深度
遮挡边界	一个视角可见，另一个视角不可见	看前景边缘是否被背景拖拽
细线和薄结构	下采样后证据弱	看线缆、桌沿、夹爪边缘
远距离	disparity 很小，像素误差被放大	看深度噪声是否影响规划
标定或同步问题	几何假设被破坏	先排查输入，再怀疑网络

传统 StereoBM / StereoSGBM 里那些看似繁琐的参数，比如 block size、texture threshold、uniqueness ratio、speckle filtering，本质上也在处理这些问题。深度学习模型把很多规则变成可学习模块，但没有取消这些失败面。

FoundationStereo 到 Fast-FoundationStereo：把强泛化和实时拆成两张账

FoundationStereo 关心的是泛化账：模型不能只在固定 benchmark 上强，还要在不同相机、不同场景、不同纹理分布里尽量稳。它的路线包括大规模合成数据、自筛选、monocular foundation prior，以及更强的 cost filtering / refinement。这里的重点不是“单目模型替代双目几何”，而是用单目先验帮助 stereo 在跨域场景里更少失控。

Fast-FoundationStereo 关心的是实时账：一个强 stereo foundation model 如果要进机器人或边缘设备，哪里最耗时、哪里最占显存、哪里可以压缩而不把泛化能力打坏。

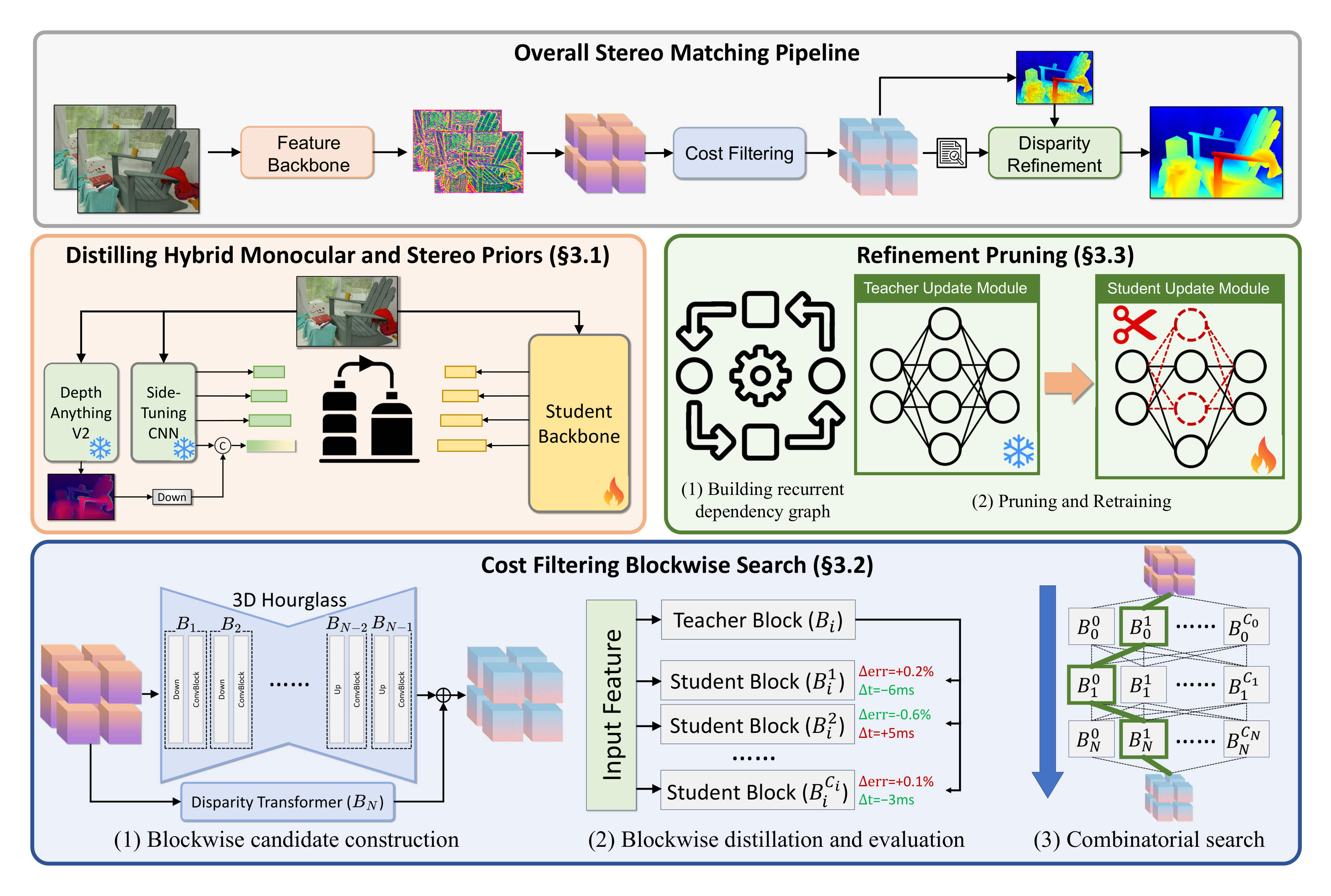

图源：Fast-FoundationStereo，Figure 3。本站用这张图说明 feature backbone、cost filtering、disparity refinement 三段式 stereo pipeline；没有用 image2 或其他生成式工具重画。

这张图可以从上到下读。最上层是通用 stereo pipeline：左右图进入 feature backbone，构造 cost volume，经过 cost filtering 得到初始 disparity，再通过 refinement 输出最终 disparity。下面三块对应不同热路径：feature backbone 负责提特征，cost filtering 在 volume 上推理，refinement 负责迭代修正。Fast-FoundationStereo 的工程判断是：三段冗余形态不同，所以分别用蒸馏、blockwise NAS 和结构化剪枝处理。

这个例子也提醒我们，读 stereo 模型不要只看“网络更大还是更小”。更好的问题是：它省的是 backbone、volume 还是 refinement 的账？它牺牲的是分辨率、候选范围、迭代次数还是上下文能力？这些答案决定模型能否进入真实闭环。

Benchmark 要看失败面，不只看排行榜

Stereo 论文常同时报告 Scene Flow、KITTI、Middlebury、ETH3D 等 benchmark，因为它们检验的失败面不同。

Benchmark	主要检验什么	读结果时要小心
Scene Flow	大规模合成监督，适合训练和看平均 EPE	合成分布不等于真实相机分布
KITTI 2012 / 2015	自动驾驶道路、车辆、远距离和动态场景	指标口径、分辨率和硬件要一起看
Middlebury	高分辨率室内物体、边界、遮挡、小结构	很适合观察细节和坏点长尾
ETH3D	真实采集、多视角重建场景	更接近实际相机和纹理分布
In-the-wild stereo	跨设备、跨场景、反光/透明/弱纹理	更考验 zero-shot 和输入鲁棒性

指标也要分开读：

指标	含义	容易漏掉什么
EPE	平均 disparity 误差	平均值可能掩盖局部灾难点
Bad pixel / BP-1 / BP-2	误差超过阈值的像素比例	阈值不同，严格程度不同
D1	KITTI 常见 outlier 指标	更贴近自动驾驶 benchmark 口径
Runtime / FPS	推理速度	必须同时看硬件、分辨率、batch 和 runtime
Memory	volume 和 refinement 显存	高分辨率部署经常先卡内存

Middlebury v3 明确提供多种 disparity accuracy measures，包括 bad pixel、average absolute error、RMS 和误差分位数。这个设计很有价值：对机器人来说，少数坏点如果落在抓取边缘、桌沿或透明物体上，后果可能比平均 EPE 暗示的严重得多。

读 Stereo 论文时先画三张图

第一张图画输入几何：左右图是否同步，是否标定，是否 rectified，baseline 和焦距是否已知，输出是 disparity 还是 metric depth。没有这张图，后面的网络结构都缺输入假设。

第二张图画 cost volume：特征分辨率是多少，最大 $D$ 多大，volume 是 concat、correlation 还是 group-wise correlation，后续用 3D conv、hourglass、cascade、Transformer 还是 recurrent query。它决定显存、速度和模型能保留多少候选证据。

第三张图画错误分桶：弱纹理、重复纹理、遮挡、反光、透明、远距离和细小结构分别怎么处理。只看 leaderboard 排名，很容易错过真实闭环里最麻烦的区域。

最后判断

双目匹配的核心不是“深度估计网络”，而是“几何约束下的对应点搜索”。Rectification 把搜索压到同一行，disparity 给出可三角测量的深度，cost volume 保存所有候选位移的证据，cost filtering 用上下文清理证据，refinement 把初始视差修成可用结果。

所以读 FoundationStereo、Fast-FoundationStereo、RAFT-Stereo、PSMNet 或任何 stereo 模型时，先问五件事：输入几何假设是什么，cost volume 怎么构造，哪里最耗显存和 latency，失败区域是否被 benchmark 覆盖，输出 disparity 最后如何进入机器人、AR 或自动驾驶的控制链。
