扩散模型：扩散网络架构与 Stable Diffusion 系统

扩散训练目标只规定网络在噪声状态上预测什么，并不规定网络必须采用哪种主干。U-Net、DiT、VAE、文本编码器和 scheduler 处在不同层：前两者近似去噪函数，VAE 定义表示空间，文本编码器提供条件，scheduler 负责沿时间轨迹更新状态。

读扩散网络架构时，先拆三个系统问题：denoiser 为什么必须同时读取样本、时间和条件；U-Net 与 DiT 怎样实现同一个预测接口；Stable Diffusion 如何把 autoencoder、文本编码器、条件去噪网络和采样器组合成训练与推理链路。

本文解决什么问题

这篇文章解决“扩散模型到底由哪些系统部件组成”。重点是把 denoiser、VAE、文本编码器、scheduler、DINO/VFM 辅助目标和 VAE-free 像素路线分开：有的决定预测函数，有的决定表示空间，有的只在训练或评测时提供额外约束。读完后应该能判断一个新模型是在换主干、换表示、换条件接口，还是换采样路径。

前置知识

扩散模型基础：路径、局部预测和 sampler 的分工。
DDPM 数学与训练： $x_t$ 、噪声预测 loss 和反向采样。
卷积、频域与多尺度表示：卷积和多尺度特征。
序列、位置编码与注意力：token 与 attention。

核心机制

统一 denoiser 接口

扩散网络可以抽象为：

$f_\theta(x_t,t,c)\rightarrow \text{prediction},$

其中 $x_t$ 是当前带噪表示， $t$ 是时间或噪声水平， $c$ 是可选条件。prediction 可以是 ε、 $x_0$ 、 $v$ 、score 或 Flow velocity；sampler 必须知道输出采用哪一种参数化。

%% denoiser-interface
flowchart LR
  XT[带噪状态 x_t] --> Net[U-Net / DiT denoiser]
  Time[时间或噪声嵌入 t] --> Net
  Cond[可选条件 c] --> Net
  Net --> Pred[noise / data / score / velocity]
  Pred --> Scheduler[sampler / solver]
  XT --> Scheduler
  Scheduler --> Next[下一状态 x_s]

图中神经网络输出局部预测，scheduler 才执行状态更新。scheduler 不是网络的一层；改变 solver 通常不改变网络权重，但必须保持参数化、时间方向和噪声尺度兼容。

时间嵌入告诉网络当前任务难度

相同像素值在高噪声和低噪声状态中含义不同。网络若不知道 $t$ ，无法判断应该恢复全局结构还是修正局部细节。常见做法是把时间步映射为正弦/余弦特征，再经 MLP 投影，并通过加法、scale-shift normalization 或 adaptive layer norm 注入残差块。

离散 DDPM 常输入整数 timestep；EDM、SDE 和 Flow 系统可能输入连续 $\sigma$ 、log-SNR 或归一化时间。时间变量的数值范围属于模型接口，不能只在 sampler 端随意替换。

U-Net：多尺度卷积、跳连与注意力

扩散 U-Net 通常包含：

下采样路径逐渐降低空间分辨率、增加通道数，提取大感受野结构。
中间 block 处理最低分辨率特征，常放置 self-attention 或 transformer block。
上采样路径恢复空间分辨率。
skip connection 把下采样阶段的高分辨率特征送到对应上采样层，减少细节在瓶颈中丢失。
时间和条件嵌入进入多个残差块，而不是只在输入处拼接一次。

U-Net 的“U”描述多尺度拓扑，不等于原始分割 U-Net 的固定实现。扩散 U-Net 通常使用残差块、GroupNorm、SiLU、attention 和条件 cross-attention，具体通道数与 attention 分辨率随模型而变。

DiT：把 latent patch 当作序列

Diffusion Transformer（DiT）把图像或 latent 切成 patch token，使用 Transformer block 建模 token 关系。时间和类别/文本条件常通过 adaptive layer norm、cross-attention 或额外 token 注入。

DiT 改变函数逼近器，不自动改变扩散训练目标。一个 DiT 可以训练 ε-prediction、 $v$ -prediction 或 Flow velocity；一个 U-Net 也可以承载不同参数化。现代模型常选择 DiT，是因为 Transformer 便于扩大模型和序列长度，并能统一图像、视频或多模态 token，但其计算仍受 token 数和 attention 结构限制。

DINO：冻结视觉老师，而不是生成主干

DINO / DINOv2 / DINOv3 是自监督视觉编码器，常被扩散生成拿来当外部表征坐标。它不负责从噪声生成图像，也不替代文本编码器；更常见的角色是把图像或视频帧映射成 patch-level visual features，让 denoiser 的中间表示、预测图像或跨帧内容去对齐这些特征。

这类用法大致分成四种：

用法	发生在什么阶段	代表问题	推理时是否增加成本
REPA / representation alignment	训练时约束 DiT / SiT 中间层	denoiser 不只学局部去噪，也更快学到对象和空间结构	通常不增加
DINO perceptual loss	训练时比较预测图像和真图像的冻结特征	像素空间扩散不要平均拟合所有不可感知扰动	通常不增加
视频跨帧对齐	视频微调时约束相邻帧或参考帧特征	生成视频保持主体、身份和跨帧语义一致	通常不增加
DINO similarity / diversity metric	评测时比较样本或帧特征	判断语义多样性、主体一致性或编辑保真	只增加评测成本

REPA 的核心做法是把 denoiser 内部 hidden state 投影到冻结视觉编码器的特征空间，和 clean image 的 DINOv2 等特征对齐。PixelDiT 采用 REPA 风格的 DINOv2 representation alignment 来稳定 patch-level 表征；PixelGen 则把 DINO 做成 perceptual loss，用来强化全局语义。两者都说明同一件事：现代扩散生成不只在学一个噪声回归器，也在借外部视觉模型补足表示学习。

像素扩散与 latent diffusion

像素空间扩散直接对 $x\in\mathbb R^{H\times W\times 3}$ 加噪。高分辨率下，每次 denoiser 前向都处理完整像素网格，训练和采样成本高。

Latent Diffusion 先用 autoencoder：

$z=\mathcal E(x),\qquad \hat x=\mathcal D(z),$

再在较小的 $z\in\mathbb R^{h\times w\times c}$ 上扩散。这样减少空间计算，但 VAE 的压缩误差会成为质量上限：文字、细线、面部和纹理若在编码阶段丢失，denoiser 无法完全恢复。

“latent”在这里不是 DDPM 每个时间步的随机变量统称，而是 autoencoder 学到的压缩表示。Stable Diffusion 同时具有 autoencoder latent 和 diffusion time state，两个概念需要分开。

图像 VAE 主要做空间压缩。视频 VAE 还要做时间压缩：

$x_{1:T} \rightarrow z\in\mathbb R^{T'\times H'\times W'\times C} \rightarrow \hat{x}_{1:T}$

这会多出两个图像 VAE 没有的问题。第一， $T'$ 怎样从 $T$ 得到，决定若干原始帧会共享一个 temporal latent；第二，encoder / decoder 是否 causal，决定当前帧能否读取未来帧。很多视频系统使用 Causal 3D VAE，是为了让长视频可以按时间块编码、缓存和流式处理，但它也会让第一帧、chunk 边界帧和后续帧处在不同的时间上下文里。具体展开见视频与多模态扩散。

VAE-free pixel diffusion 的回潮

VAE-free pixel diffusion 直接在 RGB 像素或像素 token 上扩散，试图去掉 autoencoder 的重建瓶颈、低层伪影和两阶段目标错配。它的难点也很实在：像素空间维度高，里面有很多对感知不重要的传感器噪声和微小纹理；如果模型把这些都当成同等重要的预测目标，优化会变慢，采样也更贵。

VAE 在这里其实承担两种职责。第一种是大家最熟悉的 computational compressor：把高分辨率 RGB 变成较短的 latent grid，降低每次 denoiser 前向的成本。第二种更容易被忽略：经过大规模图像训练的 VAE 也提供 learned visual representation，提前压掉局部冗余和部分高频变化，让生成模型更快学习物体结构与文本对齐。后一种作用意味着，VAE-free 不只是删掉一个 decoder，还可能把表示学习的负担重新交还给 denoiser。

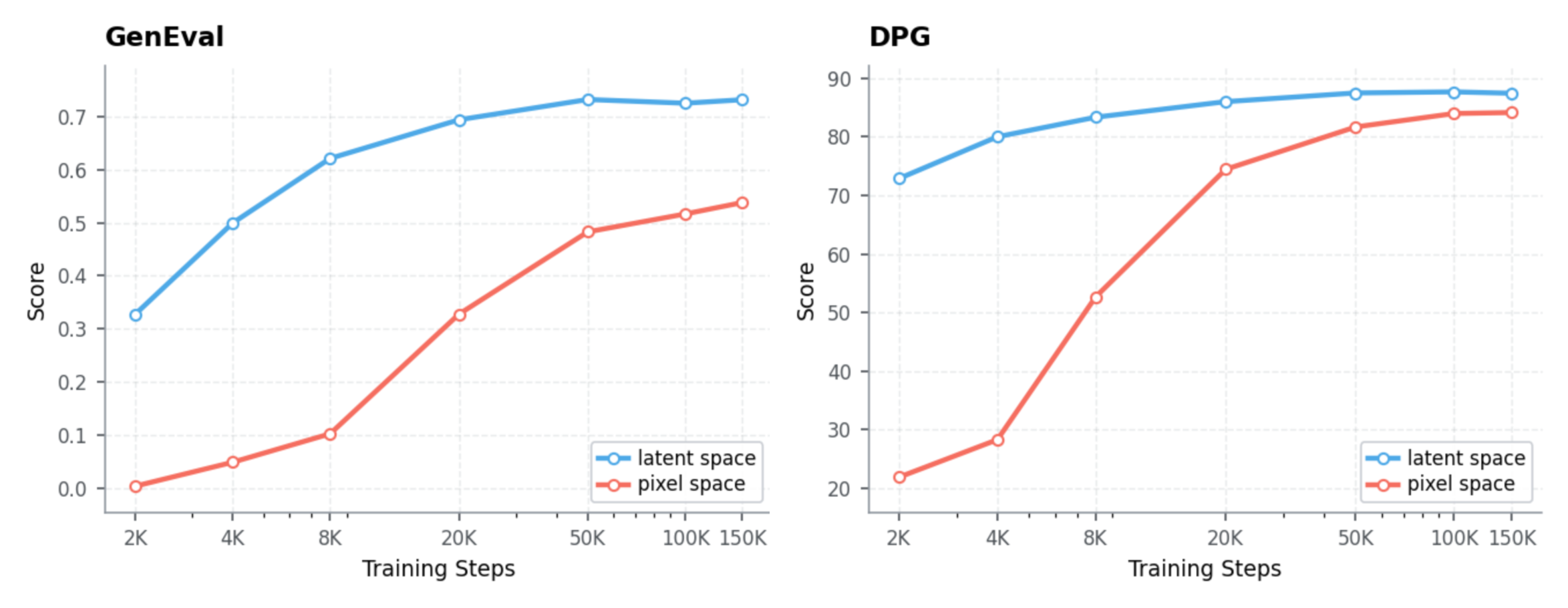

图源：An Empirical Study of Training Pixel-Space Text-to-Image Diffusion Models，Figure 2。作者固定 Z-Image Transformer、Qwen3-4B 条件栈、训练数据、优化配置与 $64\times64$ token grid，只改变 prediction space；两边都使用超过 20B 图文对。

这张图怎么读：pixel pre-training 的困难不只来自 token 更长。 两边 Transformer sequence length 相同，latent model 仍然更早学到结构和文本对齐，并在相同训练预算内保持领先。作者把原因解释为 VAE latent 已经整理过原始 RGB 分布；从优化角度，可以把它理解成一种 learned preconditioner，但论文没有直接测量条件数或梯度频谱，因此这是机制解释，不是严格证明。实验能支持的是“这套 matched-compute 设置下 pixel pre-training 更慢”，不能推出 pixel pre-training 在任何架构和无限预算下都不可行。

近年的代表工作通常会同时改训练信号或 token 结构，不能只把 latent DiT 的输入换成 RGB。

路线	关键做法	解决的瓶颈	主要代价
PixelGen	直接预测 clean image，并用 LPIPS loss 强化局部纹理、DINO 感知损失强化全局语义	让像素扩散关注 perceptual manifold，而非完整像素流形里的无关信号	额外依赖冻结感知模型，训练目标和 loss 权重需要仔细配平
PixelDiT	用 patch-level DiT 负责全局语义，用 pixel-level DiT 细化纹理；Pixel Token Compaction 控制 attention 成本，Pixel-wise AdaLN 给每个像素注入语义调制	绕开 VAE 重建误差，同时避免 full pixel attention 爆炸	像素路径、compaction、调制和采样器都要作为一个系统一起调
Z-Image-Pixel	先在 latent space 预训练，再迁移共享 Transformer，使用 self-generated + real data、 $x_0$ -prediction 和重新校准的 noise scale 做 pixel post-training	把“高效学先验”和“最终直接生成 RGB”分配到不同阶段	仍依赖高质量 latent checkpoint；迁移数据、目标、decoder、噪声和 patch size 都要重新设计

三条路线分别把主要矛盾放在训练信号、像素架构和训练阶段上。它们共同说明，VAE-free 不必定义整段训练历史，也可以只定义最终生成器：一个模型可以在 pre-training 期间依赖 VAE latent 学先验，post-training 后却直接从噪声输出 RGB，部署时不再调用 VAE。

这条路线对小字、细线、局部编辑背景一致性和高频纹理尤其有吸引力。阅读时至少检查六个接口：去掉 VAE 后 token 数怎样控制；像素空间里哪些信号被感知损失或架构过滤；模型是从头 pixel pre-training，还是 latent-to-pixel post-training； $v$ 与 $x_0$ 等 prediction target、noise scale 是否重新校准；结果是超过 pixel-space family，还是也超过强 latent baseline；VAE decode 成本省掉以后，denoiser、larger patch 和蒸馏分别贡献了多少端到端收益。

Stable Diffusion 的组件

组件	输入	输出	主要职责
tokenizer	prompt 字符串	token ids	把文本转成离散序列
text encoder	token ids	文本 embedding	提供语义条件
VAE encoder	图像	图像 latent	训练或图生图时压缩图像
denoiser（U-Net/DiT）	noisy latent、 $t$ 、文本 embedding	噪声/数据/速度预测	学习生成方向
scheduler / solver	当前 latent、模型输出、时间配置	下一 latent	执行有限步更新
VAE decoder	最终 latent	像素图像	把 latent 解码为可见结果

VAE-free 系统会从最终训练/采样状态和部署链路中删掉 VAE encoder / decoder 两行，状态直接变成像素或像素 token。这样少了一层有损重建，也少了最终 decode，但 denoiser 每一步要处理的信息更密，模型必须自己解决细节和计算量的矛盾。Latent-to-pixel 路线是一个重要例外：VAE 可以参与前期 latent pre-training，却不进入完成迁移后的 pixel generator 推理链路。

cross-attention 让图像/latent token 作为 query，文本 embedding 提供 key 和 value。它不是在采样结束后“检查 prompt”，而是在每次 denoiser 前向中影响方向。

训练数据流与推理数据流

%% stable-diffusion-training-inference
flowchart TB
  subgraph Train[训练数据流]
    Image[训练图像] --> Enc[VAE encoder]
    Enc --> Z0[干净 latent z_0]
    Z0 --> Add[随机 t 与噪声构造 z_t]
    Caption[caption] --> Tok[tokenizer]
    Tok --> Text[text encoder]
    Add --> Den[conditional denoiser]
    Text --> Den
    Den --> Loss[与 noise / data / velocity target 比较]
  end
  subgraph Infer[推理数据流]
    Prompt[prompt] --> Tok2[tokenizer]
    Tok2 --> Text2[text encoder：通常一次]
    Noise[随机 latent z_T] --> Loop[denoiser + scheduler：重复 N 步]
    Text2 --> Loop
    Loop --> Z0p[最终 latent z_0]
    Z0p --> Dec[VAE decoder：一次]
    Dec --> Out[图像]
  end

图中展示典型 latent text-to-image 系统。具体训练配方可能冻结或微调不同组件；例如基础模型训练、LoRA、ControlNet、DreamBooth 和文本编码器微调的可训练参数并不相同，因此不能把“VAE 和文本编码器永远冻结”当成定义。

推理成本主要来自 denoiser 的重复前向，但端到端延迟还包括文本编码、VAE 解码、CFG 的条件/无条件分支、ControlNet、I/O 和后处理。NFE 下降不保证服务延迟按同一比例下降。

Classifier-Free Guidance 在系统中的位置

训练时随机丢弃一部分条件，使同一网络同时学习有条件和无条件预测。采样时组合两者：

$\hat\epsilon =\epsilon_\theta(x_t,t,\varnothing) +w\left[ \epsilon_\theta(x_t,t,c)- \epsilon_\theta(x_t,t,\varnothing) \right].$

CFG 不增加新的文本知识，只放大条件与无条件方向的差。 $w$ 过大可能带来过饱和、结构异常和多样性下降。完整机制见条件控制与 Guidance。

从 Stable Diffusion 到现代 latent DiT / Flow 系统

现代文生图和视频系统经常保留相似的外层结构：tokenizer / text encoder、压缩表示、条件生成主干、数值采样器和解码器。变化集中在：

U-Net 换成 DiT 或时空 Transformer；
2D VAE 换成时空 VAE / video tokenizer；
训练中加入 DINO / DINOv2 这类冻结视觉编码器做 representation alignment 或 perceptual loss；
ε 或 $v$ -prediction 换成 Flow velocity；
DDIM/DPM-Solver 换成 Flow ODE solver；
文本条件扩展为图像、音频、姿态、深度、动作或历史状态；
多步基础模型进一步经过 consistency、trajectory 或 distribution matching distillation。

因此读现代系统时，先把组件层和训练动力学层分开，再检查它们如何通过张量 shape、时间变量和条件接口连接。

常见误解与失效边界

**把 denoiser 叫作“扩散模型的全部”。**实际 pipeline 还依赖表示、条件编码和 sampler；换 VAE 或 scheduler 也可能显著改变输出。

**认为 U-Net 只负责细节、Transformer 只负责语义。**多尺度结构影响感受野，但职责不是硬切分；两类主干都可以同时建模全局结构与局部细节。

**把 VAE latent 当成纯语义空间。**latent 仍保存空间和视觉细节，只是经过有损压缩。压缩率与重建质量共同决定后端上限。

**把 scheduler 名字当成可互换开关。**scheduler 必须匹配模型训练时的 prediction type、噪声尺度、时间方向和方差约定。

**只按 denoiser 参数量比较系统。**文本编码器、VAE、tokenizer、上下文长度、latent 压缩率和采样步数都会影响质量和成本。

**把 VAE-free 读成天然更快。**省掉 VAE decode 不等于端到端一定更低延迟；像素空间 denoiser 的 token 数、attention 结构和采样步数可能吃掉这部分收益。

**把 VAE-free 等同于“从头训练时从未使用 VAE”。**VAE-free 可以描述最终生成空间和部署链路。Latent-to-pixel 模型先借助 VAE latent 高效学习生成先验，再做 pixel post-training，最终仍能直接输出 RGB。

**把 DINO 当成万能语义评分器。**DINO 特征更偏视觉结构和对象一致性，不直接理解 prompt，也不保证物理运动正确；视频任务仍要单独看时间一致性、动作幅度和条件遵循。

检查理解

为什么时间嵌入必须进入 denoiser？
U-Net 换成 DiT 后，哪些扩散公式可以保持不变？
Stable Diffusion 训练和推理中，哪些组件通常运行一次，哪个组件重复运行？
为什么 latent diffusion 更便宜，同时可能受 VAE 质量限制？
scheduler 为什么必须知道模型的 prediction type？
PixelGen 和 PixelDiT 分别用什么办法缓解像素空间扩散的优化或计算压力？
为什么 Video VAE 的 temporal compression 会让首帧和后续帧处在不同信息瓶颈下？
DINO 作为训练老师、感知损失和评测特征时，分别约束的是哪一层？
为什么 latent-to-pixel 路线可以在 pre-training 使用 VAE，同时让最终生成器保持 VAE-free？
